J9集团

慢冻法：合用于测定混凝土试件在气冻水融前提下，以经受的冻融循环次数暗示的混凝土抗冻机能。试验选取尺寸为100mm×100mm×100mm的立方体试件，每组3块。在满载运行的前提下，冷冻期间冻融试验箱内空气的温杜爪能维持在（-20～-18）℃，消融期间冻融试验箱内浸泡混凝土试件的水温应能维持在（18～20）℃。

快冻法：合用于测定混凝土试件在水冻水融前提下，以经受的急剧冻融循环次数暗示的混凝土抗冻机能。选取尺寸为100mm×100mm×400mm的棱柱体试件，每组3块。每次冻融循环应在（2～4）h内实现，且用于消融的功夫不得少于整个冻融循环功夫的1/4。

单面冻融法（盐冻法）：合用于测定混凝土试件在大气环境中且与盐接触前提下，以可能经受的冻融循环次数或表表剥落质量或超声波相对动弹性模量暗示的混凝土抗冻机能。试验环境温杜爪为（20±2）℃，相对湿杜爪为（60±5）%。

选取共振法测定混凝土的动弹性模量，试验应选取尺寸为100mm×100mm×400mm的棱柱体试件。首先测定试件的质量和尺寸，而后将试件搁置在支持体中心地位，成型面向上，搁置好测杆后，调整共振仪的激振功率和接管增益旋钮至适当地位，变换激振频率，当指针偏转为最大时，暗示试件达到共振状态，此时显示的共振频率作为试件的基频振动频率。

渗水高度法：合用于以测定硬化混凝土在恒定水压力下的均匀渗水高度来暗示的混凝土抗水渗入机能。试验设备应切合现行行业尺度《混凝土抗渗仪》JG/T 249的划定，抗渗仪施加的最大水压力不应低于2.0MPa。试件拆模后，利用钢丝刷刷去两端面的水泥浆膜，并当即送入尺度养护室进行养护，抗水渗入试验的龄期宜为28d。

逐级加压法：合用于通过逐级施加水压力来测定以抗渗等级来暗示的混凝土抗水渗入机能。试验时，水压应从0.1MPa起头，其后每隔8h增长0.1MPa水压，并随时观察试件端面渗水情况，当6个试件中有3个试件表表出现渗水，或加至划定压力在8h内6个试件中表表渗水试件少于3个时，可终场试验，并记下此时的水压力。

急剧氯离子迁徙系数法（RCM法）：合用于以测定氯离子在混凝土中非稳态迁徙的迁徙系数来确定混凝土抗氯离子渗入机能。选取直径为（100±1）mm、高度为（50±2）mm的圆柱体试件。打开电源，将电压调整到（30±0.2）V，纪录通过每个试件的初始电流。试验实现后，断开电邮，冲刷试件，在压力试验机上沿轴向劈成两个半圆柱体，喷涂显色批示剂，凭据观察到的显著色彩变动，丈量显色分界限离试件底面的距离，精确至0.1mm。

电通量法：合用于以丈量混凝土试件的电通量来确定混凝土的抗氯离子渗入机能。本试验步骤不合用于掺有亚硝酸盐和钢纤维等良导电资料的混凝土抗氯离子渗入试验。选取直径为?100mm+1mm、高度为50mm±2mm的圆柱体试件。试件经过真空鼓水后，注入溶液，接通电源，选取自动采集数据的测试装置，纪录电流，功夫距离可设定为5~10min，电流精确值应精确至0.1mA。

非接触法：合用于测定无约束且与表界无介质互换前提下的混凝土早期自收缩机能。试验设备应切合有关划定，试件造作实现后该当即水平搁置于测试支架的支持杆上，当混凝土初凝时，应测读试件长度的初始读数，尔后应每隔1h或按设定的功夫距离测定试件的变形读数。

接触法：选取千分表或位移传感器等丈量装置，直接丈量混凝土试件在分歧龄期的长度变动，从而推算出收缩率。试件通常选取尺度尺寸的立方体或棱柱体，试验过程中需维持环境前提的不变，如温度、湿度等。

波纹管法：合用于测定无约束且与表界无介质互换前提下的混凝土早期自收缩机能。波纹管应选取低密度聚乙烯波纹管，波纹管长杜爪为（420±2）mm，表径应为（80±1）mm，内径应为（60±1）mm，管壁厚杜爪为（0.5±0.05）mm。每组应造作3个波纹管试件，试验应在（20±2）℃的恒温环境中进行。

通过在混凝土早期阶段施加肯定的约束前提，如限度膨胀、施加预应力等，来仿照现实工程中混凝土可能受到的约束情况，而后观察和丈量混凝土试件在早期出现的裂缝情况，蕴含裂缝的出现功夫、宽度、长度等，从而评估混凝土的早期抗裂机能。试验步骤有多种，如限度膨胀法、预应力法等，具体试验步骤和要求需凭据所选取的步骤和有关尺度进行。

在混凝土试件上施加肯定的恒定压力，而后丈量试件在压力作用下的变形随功夫的变动情况，从而得到混凝土的徐变机能。试验通常选取尺度尺寸的棱柱体试件，加载方式可所以单向加载或双向加载等，加载后需在划定的环境前提下进行持久观测，纪录试件的变形数据，推算徐变系数等指标。

在人为碳化室中节造CO?浓度、温湿度，丈量碳化深度d，以评估混凝土的持久耐久性。试验通常选取尺度尺寸的立方体或棱柱体试件，将试件放入碳化室中进行碳化处置，碳化功夫通常为28天或更长功夫，碳化处置实现后，通过丈量试件表表的碳化深度来评估混凝土的碳化机能。

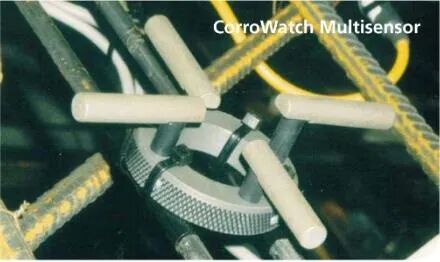

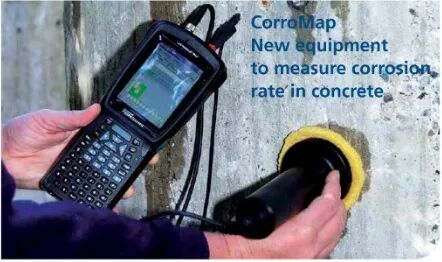

通过在混凝土中埋入钢筋，而后在肯定的环境前提下进行试验，如湿润环境、盐雾环境等，观察和丈量钢筋的锈蚀情况，蕴含锈蚀水平、锈蚀快率等，从而评估混凝土对钢筋的；せ。试验步骤有多种，如电化学步骤、化学分析步骤等，具体试验步骤和要求需凭据所选取的步骤和有关尺度进行。

在混凝土试件上施加肯定的压力，而后进行反复加载和卸载，仿照现实工程中混凝土可能受到的委顿荷载作用，丈量试件在委顿荷载作用下的变形情况，从而评估混凝土的抗压委顿变形机能。试验通常选取尺度尺寸的立方体或棱柱体试件，加载频率和加载次数等参数需凭据具体试验要求进行设定。

通过在混凝土中参与肯定量的硫酸盐，而后在肯定的环境前提下进行试验，如湿润环境、高温环境等，观察和丈量混凝土的侵蚀情况，蕴含强度损失、体积变动等，从而评估混凝土的抗硫酸盐侵蚀机能。试验步骤有多种，如干湿循环法、浸泡法等，具体试验步骤和要求需凭据所选取的步骤和有关尺度进行。

通过在混凝土中参与肯定量的碱性物质，而后在肯定的环境前提下进行试验，观察和丈量混凝土的碱-骨料反映情况，蕴含膨胀、裂缝等，从而评估混凝土的碱-骨料反映机能。试验步骤有多种，如急剧试验法、持久试验法等，具体试验步骤和要求需凭据所选取的步骤和有关尺度进行。

合用于以测定混凝土的气体渗入率来确定混凝土抗气体渗入机能。试验设备应蕴含气路系统和气体渗入单元，高压氮气瓶工作压力不应低于2MPa，压力表最大量程不应幼于1MPa，精杜爪为10kPa，皂膜流量计量程宜为（0.1～100）ml/min，精度不应幼于0.5%。
