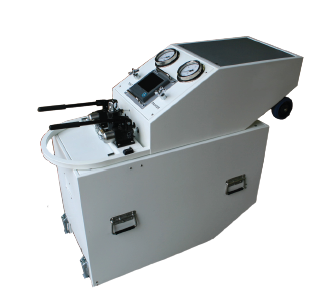

幼型水压致裂系统Mini Frac

利用：

● 合用于水力压裂

● 用于采矿和民用的压力测定

● 隧路和地下挖掘工业

● 煤矿和石油工业

● 用于直径38mm的幼型低成本E型孔

● 可凭据要求提供更大更深的型号

产品特点：

● 带滚轮的齐全独立和便携式系统

● 用于测试和封隔器加压的双手泵

● 轻型运输箱

● 蕴含尝试室测试框架

● 双图纪录仪系统、可移动电子纪录器和电源组件

● 双液压软管装置在沉型钢性卷轴上

● 牢固靠得住

● 高压下运行

● 带集成电子罗盘方向的印模工具

● 可调节操作深度

● IS版本

● 可凭据要求提供更大尺寸的封隔器

ES&S CSIRO* Minifrac系统是一套低成本水压致裂工具，合用于只需急剧进行二维应力确定就能够的利用。水压致裂丈量技术提供了一种双轴应力丈量步骤。

Minifrac系统已被用于压力丈量项目，蕴含澳大利亚悉尼M5隧路、澳大利亚MacArthur河矿山NT、意大利都灵石灰岩洞窟和印度国度岩石力学钻研所。

CSIRO Minifrac系统合用于煤矿。J9集团尺度双纪录仪系统拥有急剧拆除的可拆卸电子和电源组件，可在危险环境中运行。Minifrac不含铝或塑料，有利于在爆炸性环境中运行。

技术规格

工作道理

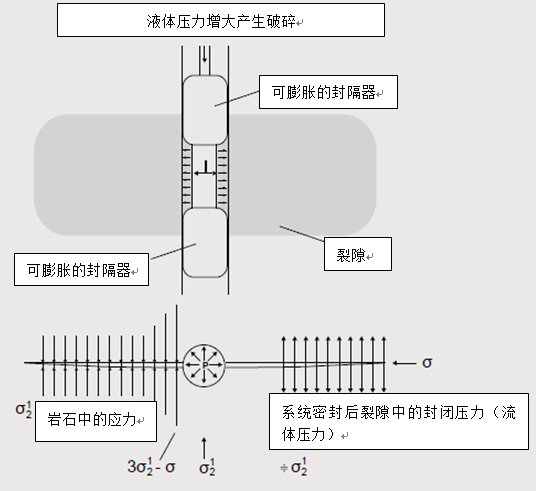

水力压裂涉及使用跨式封隔器隔离钻孔的一部门，随后对钻孔进行加压直到壁岩分裂。若是产生轴向断裂，则能够使用在试验期间获得的压力纪录来确定垂直于试验孔轴线的平面中次要主应力的大幼。

Minifrac系统通过一个牢固的运输箱装运。该系统设计基于独立的并易于运输到地下矿井的现场。系统选项蕴含两种纪录器类型。数据纪录器能够机械/电子图/电子图表显示，附加软管可用于更深刻的测试。

压裂模式（增压&纪录系统）

折中规划：

● 运输箱

● 双手泵液压油箱

● 带测试&封隔器阀组的仪表盘

● 2个压力表（40 MPa）

● 机械图表纪录仪&压力传感器

● 2个排气阀

● 2个测试和封隔器软管（每个5m）

● 操作手册和诠释指南

● 备件套件

● 尝试室测试框架

井中设备：

● 2个压裂工具

● 带有集成数字罗盘的2个印模工具

● 1个测试管路

● 带卷轴的100m双液压软管
