ELDyn 尺度型动态三轴试验系统是一套根基的、低成本的动态三轴试验系统，属于贸易型动三轴仪，能够满足室内岩土试验检测低成本、根基的动态三轴试验要求８投嵋荅LDyn能够提供在荷载节造或位移节造前提下对试样进行循环加载，同时丈量对试样孔压的影响。

ELDyn动三轴试验系统是基于超过15年的设计，造作，节造和支持电机动力系统经验的基础上研发的。除了动态三轴试验表，该动三轴测试系统也能够进行传统的三轴试验例如不排水不固结试验（UU），固结不排水试验(CU)，固结排水试验(CD)以及更高级的试验例如应力蹊径、K0固结和弹性模量试验等。

由于电机作动器拥有很高的精度，凭据使用总成本和全面可用的机能，ELDyn贸易型动态三轴试验系统可取代大无数使用气压节造的动三轴试验系统。

ELDyn尺度型动态三轴试验系统特点：

● 强震测试/动强度/动态模量/阻尼比等土体动态指标测试

● 选取动态伺服电机从横梁上方加载

● 兼容所有静三轴测试系统的测试职能

● 市面性价比力高的进口动三轴测试产品

● 适合于贸易尝试室以及根基的科研使用要求

ELDyn 尺度型动态三轴试验系统根基架构：

贸易型动三轴依然是基于经典的Bishop & Wesley类型压力室和压力体积节造器，衔接示意图如下：

● 一个蕴含轴向应力和轴向位移动态节造的主机
● 一个用于围压节造的单通路气压节造器
● 一个用于设置反压和丈量体积变动的节造器
● 一个用于采集和传输数据的ELDCS

根基型动三轴仪ELDyn规格：

(1)作动器系统：电机伺服节造/频率5Hz
(2)可选的荷载领域：5kN/10kN
(3)可选的压力室尺寸：76 mm /100 mm /150mm
(4)软件：齐全自动化

贸易型动态三轴试验系统ELDyn 配置：

(1) ELDyn主机
ELDyn贸易型动三轴仪蕴含一个高度可调节的梁固定在作动器单元上；直嗦肫髂谥糜诼泶镒爸弥，在职何时辰丈量荷载杆的地位。装置的底部蕴含一个变压器，DC电源和无刷马达节造器。轴向刚度荷载架上有一个拥有100mm行程，最大轴向荷载在5Hz时为+/-5KN(可升级到+/-10 KN)的电机伺服作动器，节造电子元件安放在荷载架的底部以削减必须的室内空间。

(2) 数字节造系统（ELDCS）

动态节造系统ELDCS提供了4通路的数据采集，提供动态的16位的数据，能够采集内置水下荷沉传感器和孔隙压力传感器。位移传感器是可选的，接到一个空闲的通路上采集数据，由于有轴向编码器，位移传感器也不是必须的。使用同步的数据总线衔接能够增长更多的数据采集通路，如8通路或者16通路。

(3) 动态围压节造器

可选择电机节造动态围压节造器或者低成本气动节造动态围压驱动器。

(4) 三轴压力室

(5) 用于反压或围压节造的压力体积节造器

(6)试样底座和试样帽

(7)造样工具包

(8)孔压传感器

通过硬件和软件升级，贸易型动三轴仪还能够实现部门应变丈量、非鼓和土试验及弯曲元试验。

ELDyn贸易型动三轴仪的具体配置请下载附件的产品资料。

ELDyn贸易型动态三轴试验系统技术参数：

最大测试频率：5Hz

● 最幼测试频率：静态，好比幼于0.001Hz

● 高精度的动态电机伺服作动器。

● 能够使用尺度三轴压力室（升级到动态的密封元件和轴承）。

● 可选的试样尺寸（取决于选择的压力室）：

    Φ38 x 76mm (或者 Φ39.1 x 80mm)

    Φ50 x 100mm

    Φ70 x 140mm (或者 Φ61.8 x 123.6mm

    Φ100 x 200mm (或者 Φ101 x 202)mm

    Φ150 x 300mm

● 16-比特的动态数据采集

● 16-比特的动态驱动节造通路

● 围压可达到2MPa (取决于压力室的选择)

● 很幼的室内占地空间

● 不必要液源装置(ELDyn合用于 ASTM D3999和ASTM D5311尺度）

ELDyn根基型动三轴仪优势：

● DCS – 无需手动调谐

● 系统既能够极度精确地在动态试验中节造轴向位移和轴向力，也能够极度精确地实现静态和幼应变三轴试验

● 利用软件和硬件，能够在将来无限度的升级系统。（例如升级实现弯曲元试验，非鼓和土试验，中平面PWP孔压传感器丈量，部门应变丈量等）

● 能够选择经验丰硕的岩土工程师进行现场培训

● 技术支持的名誉－能够参考网上的证明书

● 通过电子邮件提供24幼时的技术支持

ELDyn尺度型动态三轴试验系统价值：

ELDyn动三轴仪由电机驱动，不变性和试验精度均好于气动驱动的动三轴仪，但价值却与其相当，所以ELDyn动态三轴仪是低端的气动驱动动三轴的梦想代替品。具体报价请征询该产品独家代理商J9集团。

ELDyn尺度动三轴用户：

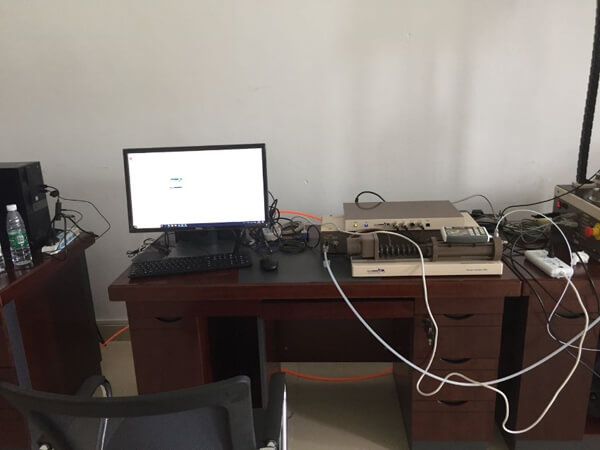

北京交通大学采购的TAS自动三轴仪+UNSAT非鼓和土三轴仪+ Eldyn尺度动三轴仪

东南大学采购的ELDyn动三轴

山东大学ELDYN

哈尔滨理工大学 冻土ELDYN 2018

天津大学ELDYN

天津大学ELDYN 2018

东北林业大学 ELDYN

吉林大学 温控 ELDYN

吉林构筑大学 ELDYN

西华大学 ELDYN

宜宾学院 ELDYN

ELDyn 尺度型动态三轴试验系统是入门级动三轴试验系统，经济实用，是一款性价比很高的土工试验仪器，出格适合对成本节造严格，但对测试精度要求较高的室内岩土试验室使用Ｓ哟寡。
